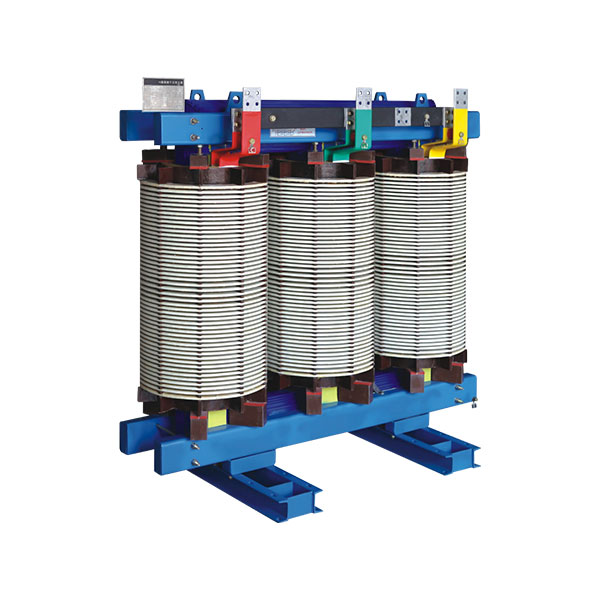

● 性能特点
散热条件好，热寿命长，过负荷能力极高，在120%长期过负荷、IP45条件下无强迫风冷，可长期满负荷运行。
极高的安全及阻然性能，在800℃高温长时燃烧下无烟雾产生。
极强的抗热击能力（可以在-50℃下立即加满负荷）。
百分百防水密封性，优异的憎水性、防潮性。
独特的线圈结构和强场计算，使产品几乎无局放产生。
损耗低，节能效果显著。
寿命期后可轻易将绝缘材料和铜线分离回收利用，不污染环境。
独特的瓷绝缘结构，采用H级搞强度绝缘筒和高频陶瓷垫块，永不变形高、低压线圈用NOMEX纸包扁铜线和进口铜箔，并经VPI真空。

● 结构特点
独特的瓷绝缘结构，采用H级搞强度绝缘筒和高频陶瓷垫块，永不变形高、低压线圈用NOMEX纸包扁铜线和进口铜箔，并经VPI真空。

● 主要技术参数

额定电容（KVA）	电压组合			连接组标号	空载损耗（W）	负载损耗（W） 120℃	空载电流（W）	短路阻抗（%）	主机重量（Kg0	外形尺寸（mm）		轨距（mm）
额定电容（KVA）	高压（KV）	分接（%）	低压（KV）	连接组标号						长×宽×高（无防护外罩）	长×宽×高（有防护外罩）
100	6 6.3 10 10.5 11	±5% 或 ±2×2.5	0.4	Yyn0 或 Dyn11	400	690	1.8	4	730	10206001090	135011001500	550*550
125					470	1980	1.6		820	10806001100	140011001500	550*550
160					540	2280	1.5		920	11506001150	150011001600	660*660
200					620	2710	1.4		1030	11807101200	155011501700	660*660
250					720	2960	1.4		1210	12107101250	160011501750	660*660
315					880	3730	1.2		1380	12307101280	165011501750	660*660
400					980	4280	12		1650	12507101320	170012001800	660*660
500					1160	5230	1.2		1890	12809201350	180012501800	820*820
630					1340	6290	1.0		1910	13209201450	180013001900	820*820
630					1300	6400	1.0	6	2000	13609201420	185013001900	820*820
800					1520	7460	1.0		2280	14209201420	185013001900	820*820
1000					1770	8760	1.0		2600	14409201530	195013502000	820*820
1250					2090	10370	1.0		3100	15909201660	195014002050	820*820
1600					2650	12580	1.0		3650	15909201760	205015002100	820*820
2000					3050	15560	0.8		4400	171011201850	210015002200	1070*1070
2500					3600	18450	0.8		5200	188011201940	220015002200	1070*1070
